建筑設計是指建筑物在建造之前，設計者按照建設任務，把施工過程和使用過程中所存在的或可能發生的問題，事先做好通盤預想，擬定好解決這些問題的方案，用圖紙和文件表達出來。

獲取建筑數據，是建筑設計的關鍵一步。目前，建筑物體積越來越高大，遠遠超出人工測量的接受范圍。

傳統的測量工藝，無法輕易進行現場測量工作。若根據CAD圖紙先放模板，再進行現場核對，根據現場核對情況再修改模板，浪費人工與材料，并且可能存在實際效果較差，不能按時進行項目交付等問題。

現代化建筑設計，更多采用數字化技術。通過三維激光掃描技術進行數據獲取，再結合虛擬現實技術實現具有交互性、真實建筑空間感、大面積三維地形仿真特性的城市漫游動畫。在城市漫游動畫應用中，人們可以預先設計多種方案，預覽多種環境效果，感受身臨其境的逼真感，這都是傳統測量技術無法比擬的。

三維激光掃描技術能夠完整并高精度地重建掃描實物數據。精度高、速度快、逼近原形是它突破單點測量后的非常顯著優勢。三維激光掃描技術在建筑設計領域的應用，可以深入到任何大型、復雜、不規則、標準與非標準實體中，進行快速的數據獲取以及掃描物的三維模型及線、面、體、空間等各種制圖數據的獲取。

案例說明

項目概況：

某施工現場要對走廊進行建筑設計，走廊的整體框架已經建成，需要對走廊進行整體三維數據獲取，通過對數據的應用，完成設計構思。

項目安排：

• FARO Focus Plus350大空間三維激光掃描儀一臺；

• 單兵外業掃描半天；

• 三維點云處理+三維模型建立1天；

實施流程：

?外業采集：

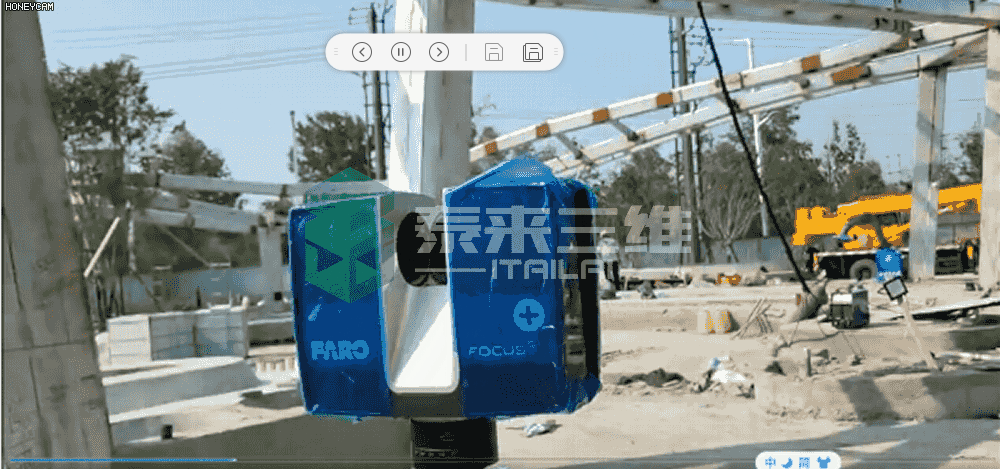

Faro三維激光掃描儀非接觸式數據采集的優勢，可以實現遠距離完整獲取走廊三維點云數據。

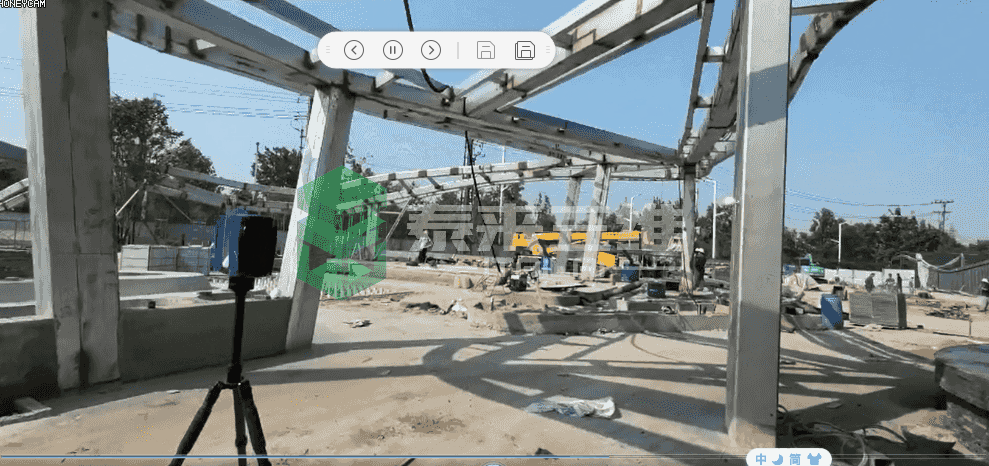

現場還在進行部分建筑施工，三維激光掃描技術不受施工環境影響，只需架起腳架，瞄準走廊位置，便可進行快速的數據信息獲取。

?內業處理：

由于三維激光掃描技術自動獲取空間內所有物體的三維點云數據信息，除走廊數據信息外，還存在一些如高植被、電桿、行人等不相關數據。泰來三維技術人員通過內業點云數據降噪、拼接等處理后，最終得到一個完整的走廊點云數據。

?三維模型建立：

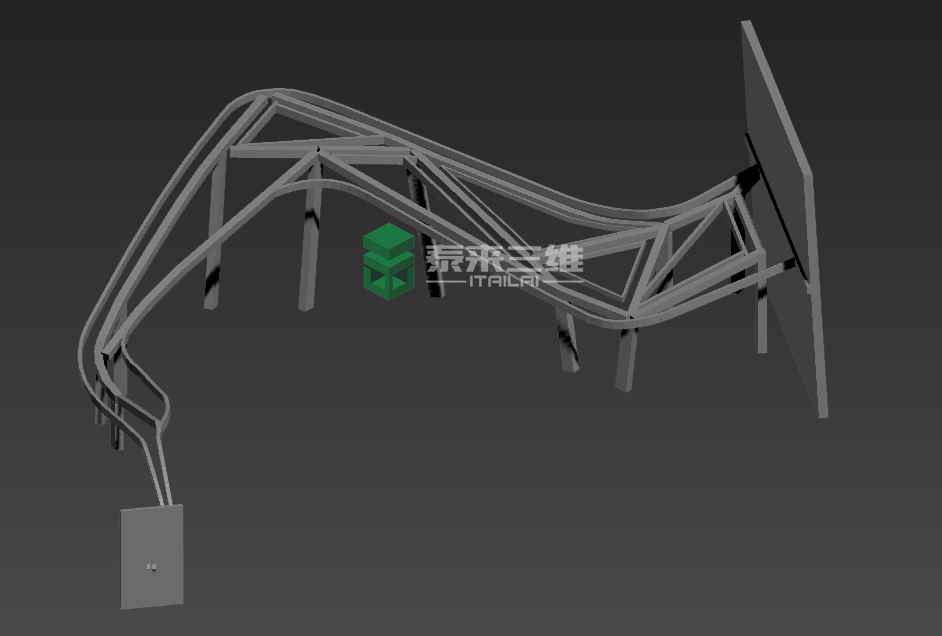

根據客戶需求，將點云數據進行三維模型轉換。將點云數據導入3D建模軟件中進行走廊三維素模建立。

利用三維點云數據生成的三維模型，優點是可以準確表達物體的結構和幾何特征，最終模型結構更加穩定且真實。

?數據應用：

將最終的點云數據及模型數據一并打包交付。可供客戶通過sketchup等相應的3D設計軟件進行走廊的設計、構思與交流等。

借助三維激光掃描技術進行的建筑設計，可大大縮短設計、施工與投入運營的周期，降低企業人力物力成本，有效控制施工風險，加快建筑設計領域的更新?lián)Q代等。
