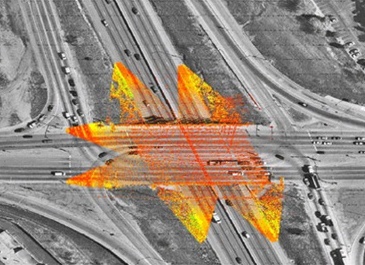

三維激光掃描儀以及后處理軟件被廣泛應用于公路、鐵路、航空、水利、港口等項目的新建、改建及規劃中。

　　在這些基礎設施建設領域，三維激光掃描儀提供了快捷的測繪手段，并將現場測量數據高精度、完整地帶回辦公室供細化測繪、設計規劃、研究計算、場景仿真等進一步應用。測量結果不僅包含特征點幾何特性，而且連同現場對象的細節特征，甚至對象的顏色信息以及完整的三維空間結構都保存下來。實現全面、可視化、精準測量結果，完全可以在辦公室電腦中進行細化測量和勘察，減少野外數據采集的工作量和采集時間。

一.項目背景

　　我國現有水庫大部分建于20世紀50至70年代，限于當時歷史條件和運行年限已久，致今大多都出現了病險情況。為使這些病險水庫繼續正常發揮效益，需要對他們進行除險加固。同其他工程建設一樣，前期勘測是病險水庫加固不可缺少的環節。

　　某一工程隊對某水庫溢洪道需進行測量及制圖，由于溢洪道兩側山體過于陡峭，為測量人員帶來很大難度，于是利用三維激光掃描儀來對山體進行測量采集。

二.項目實施

　　1.現場數據采集， 確定控制點，附帶控制點掃描。

現場掃描

控制點

　　2.點云數據處理

　　對掃描的16站進行數據拼接，將真實控制點坐標與這片點云配對，使得每一個點都具有真實坐標。對整體點云進行去噪、抽稀后，得到兩側山體的稀疏點云數據，依靠軟件導出帶有真實坐標的點數據，以進行下一步地形圖等高線的繪制。

點云拼接誤差3mm，符合要求

拼接后的點云數據

點云坐標配對

具有真實坐標的點云

抽稀后所需的點云

　　3.繪制地形圖

　　將抽稀完之后的點導入CAD，利用CASS軟件依靠點云進行1：500地形圖繪制。

展開高程點

制作完成的1：500地形圖

三.項目總結

　　相比于傳統測量方式，三維激光掃描儀操作方便、設站靈活、采集效率高、數據大，能采取到測量人員無法企及的地方，安全更可靠。三維激光掃描在測繪各方面的應用越來越廣，進一步推動測繪事業的進步。
