樓宇自控系統即將樓宇中所有的設備（包括空調、變配電、給排水、電梯、照明等系統）進行監視并通過計算對以上設備進行最優控制。

隨著城市化發展腳步的加快

當下各類新建、重建等建筑工作的進行

樓宇自控系統作為有效控制

建筑項目質量、項目成本的技術手段

被廣泛應用于建筑行業中

三維激光掃描技術與樓宇自控系統

三維激光掃描技術是

新型測量技術

與傳統的測量技術相比

具有快速精準、非接觸等特點

能夠高效地獲取

被測對象的三維坐標

三維激光掃描技術對樓宇進行精準、完整的數據獲取，為樓宇自控系統提供了重要的數據支持。通過三維量測和模型制作，可以實現三維模型的同步構建，以達到三維建筑模型實時創建和動態更新的目的。

泰來三維掃描案例

項目概況

此次泰來三維所掃描的建筑物總共12層，分別是地上8層，底下4層，總面積共45000㎡。地上每層中設有多個不同功能的房間，地下4層分別為地下停車場和控制室，總面積大且建筑內部數據繁雜。

解決方案

? 設備安排：

采用大空間三維激光掃描儀Faro Focus Plus 350對建筑的外立面進行大空間完整數據獲?。?/span>

采用手持三維激光掃描儀GEOSLAM ZEB-HORIZON對建筑內部進行精準數據的全面獲取。

? 作業安排：

外業2天，內業7天（包括數據處理與建模）

? 人員安排：

外業2人，內業2人

外業采集

GEOSLAM ZEB-HORIZON和Faro Focus Plus 350兩種設備的配合使用，大大減低了作業時間和人力成本的同時，既免去了建筑內部復雜環境中搬站掃描布設標靶等復雜流程，也提高了外立面數據獲取的工作效率。

內業處理

? 點云數據處理：

對采集到的三維空間數據進行去噪、補充、拼接等操作，最終得到一個完整整潔的三維點云數據。

? 模型建立：

根據點云制作三維模型，使模型比例更加精準，具有真實性。

? 3D貼圖：

通過拍攝高清照片，賦予模型貼圖，使得創建的模型更加逼真具有閱讀性。

輸出應用

將數據根據客戶所需格式進行輸出整理交付。客戶可根據所提供的模型數據，結合相應的樓宇自控操作系統進行所需的建筑物面積計算、線路預控、模擬運營等行為。

設備介紹

產品簡介

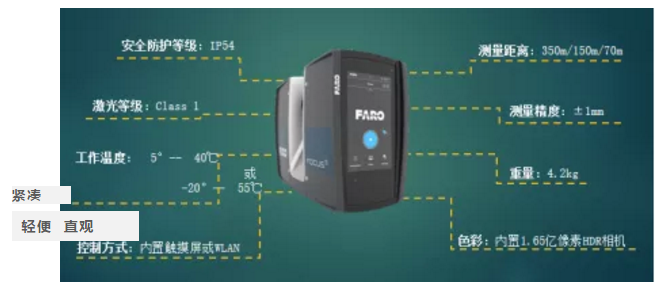

Faro Focus S系列，在外型樣式保持不變的基礎上，對內部性能進行優化提升，掃描速度更快，數據獲取更加精確。完全一體化，體積小而輕。優勢包括：

產品優勢

• 非接觸式測量，提高人身安全

• 掃描速度快，可獲取遠距離數據高效

• 數據精度高，精度可達1mm

• 設備輕便，外業省時省力

• 操作簡單，單人可操作

產品簡介

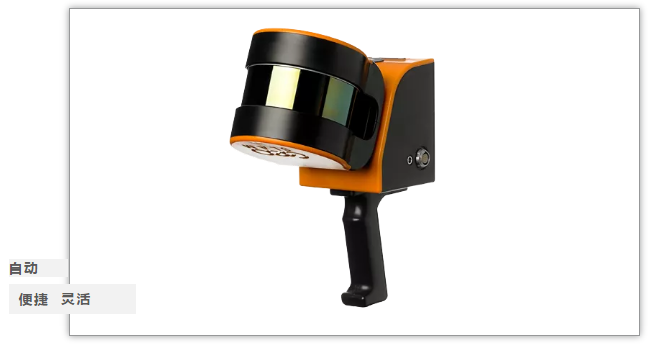

GEOSLAM ZEB-HORIZON極為簡單的操作流程，讓您可以更快速的體驗高效率移動測繪的作業過程

產品優勢

• 無需GPS，高精度slam匹配算法

• 精度1-3cm，30W點/秒

• 搭載至無人機，實現地空一體化采集

• 全套背包系統簡單易用，便于運輸

• 通過延長桿擴大掃描區域，如天花板等

項目總結

三維激光掃描技術為樓宇自控系統所提供的三維數據依據，可協助樓宇自控系統實現建筑物的合理性、高效性、節能性、舒適性等環境功能的打造。另外，三維激光掃描技術根據在工程建筑不同階段的應用，可實現工程建筑中填挖方量計算、鋼結構生產與施工、機電管線虛擬安裝、檢驗驗收、地面平整度檢測以及逆向快速建模等。
