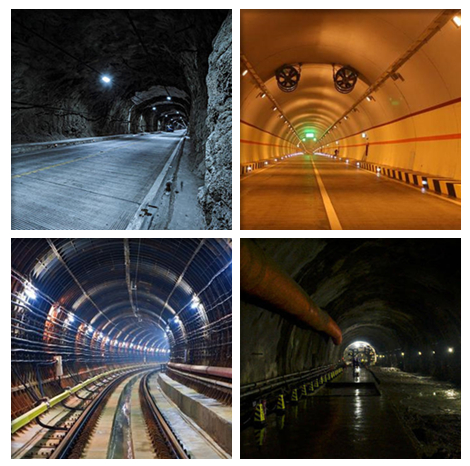

近年來

隨著各大城市公共建設的加速發展

隧道的開挖、檢測、維護工作量明顯增大

加之隧道結構的復雜性、避光性等因素

隧道監測勘測工作告急

探索符合社會需求的隧道科學勘測手段

做好隧道工程施工與運營工作

是社會民生經濟正常發展的重要保障

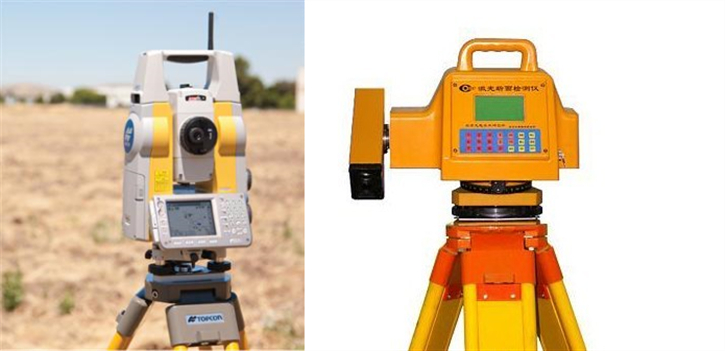

傳統的全站儀、斷面儀等隧道勘測方式占用過多的施工時間，監測效率很低，且數據結果表述單一，需要大量的技術人員配合，對于人力物力的消耗較大。

隨著三維激光掃描技術的問世，隧道工程勘測工作從效率、質量等方面均得到了提升。

三維激光掃描技術以其可連續、自動、快速地收集大量且完整的目標物表面三維點云數據，以及其可進行非接觸式數據獲取等優點，被隧道建設工程領域廣泛使用。

三維激光掃描技術屬于高科技技術

自在隧道勘測領域應用以來

不僅保證了施工安全與進度

也及時規避了眾多不穩定因素與病害

實現了全方位、全過程隧道工程質檢勘測

三維激光掃描技術在隧道中的應用

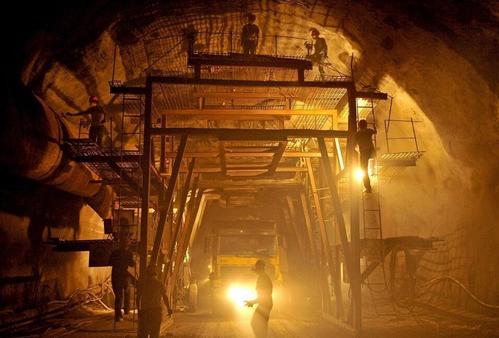

隧道施工階段

隧道施工過程中隧道挖掘是最關鍵的一步。而挖掘土方量的計算、精確測算隧道的某段位置是欠挖還是超挖，不僅直接影響到現場施工質量，更與施工單位的經濟效益密不可分。

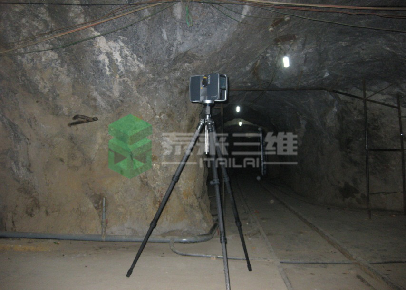

通過三維激光掃描技術高精度數據采集、全隧道數據信息獲取，為隧道工程建設提供可控的信息支持，通過對精準數據的處理與分析，可切實保證隧道的監測準確度，使隧道超欠挖工作順利進行。

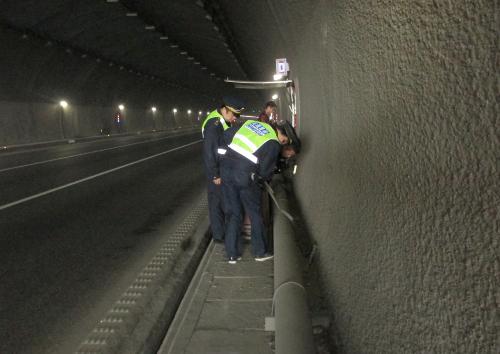

隧道檢測防護

隧道在日常運營中容易受到土體流失、建筑腐蝕氧化等原因發生變形、斷面、裂縫、滲水等情況，從而威脅隧道穩定性和社會人員安全。所以隧道的日常檢測和維護工作十分重要。

采用三維激光掃描技術對隧道安全進行監測，對采集的點云數據進行配準、去噪和精簡后應用相關軟件進行三維建模，比較同一斷面在兩期重構模型上的位置差異，可以分析出隧道的安全隱患，及時排除隧道安全隱患。

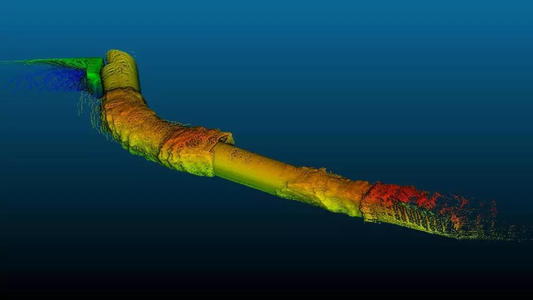

三維數據應用

基于通過三維激光掃描儀獲取的隧道點云數據，對其進行深度分析挖掘，可進行不同場景下的應用。例如數字化存檔或BIM建模等工作。

（圖源 百度 若有侵權請聯系刪除）

隧道三維數據的靈活應用，可促進工程建設質量的提升與社會利益最大化，同時，對于未來工程技術的探索有著非常實際的輔助意義。

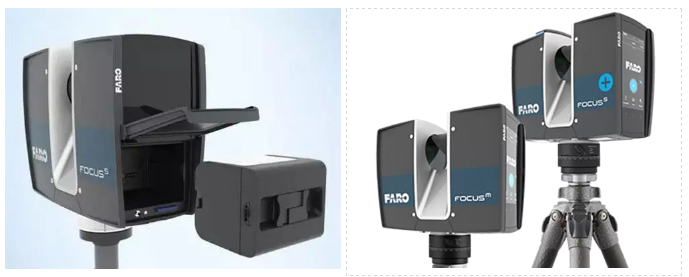

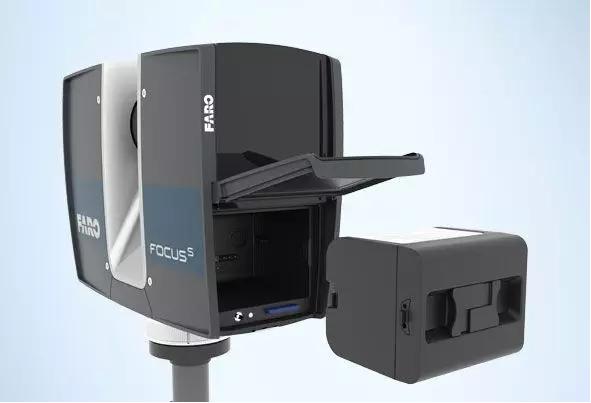

隧道勘測設備推薦--Faro Focus S plus 350

Faro Focus S plus 350采用直觀的觸摸屏和緊湊的設計，與數碼相機一樣易于操作，且內置防污、防塵、防霧、防雨和防熱/防寒功能。

• 掃描范圍：350m

• 可視范圍：614米處50萬點/秒；307米處100萬點/秒；153米處200萬點/秒

• 測量速度：200萬點/秒

• 測距誤差：±1mm

• 分辨率：彩色1億6千5百萬像素

Faro Focus S plus 350多功能化

• 捕捉的三維數據可在挖掘計劃制定期間用于進行質量控制；

• 精確定位混凝土、圓柱和其他組件；

• 表面平整度分析，以及健康和安全合規性；

• 所有項目合作伙伴都可以訪問相同的可靠數據，以實現緊密協作，從而進一步降低出現誤差和返工的風險；

• 用掃描的站點信息更新設計數據可確保最終移交文檔滿足當今嚴格的準確性要求，最終建造出符合要求的工程建筑。

三維激光掃描技術為隧道數據勘測提供了新的方法和手段，同時也推動了空間三維數據獲取方式向著實時化、動態化、集成化、數字化和智能化的方向發展。
