三維激光掃描技術 三維激光掃描服務在逆向設計領域的應用有哪些？逆向設計過程是指設計師對產品實物樣件表面進行數字化處理(數據采集、數據處理)，并利用可實現逆向三維造型設計的軟件來重新構造實物的三維CAD模型（曲面模型重構），并進一步用CAD/CAE/CAM系統實現分析、再設計、數控編程、數控加工的過程。

所以說逆向工程并不是簡單的3D掃描以及復制的過程，逆向工程的目的是利用實物獲取點云，并基于點云進行優化設計以及創新設計。當然逆向設計并不神秘，他與我們的生活息息相關，日常生活中的自行車的一次次升級改造，汽車流線的愈加標準等一些工業更新都離不開逆向設計。

那三維激光掃描技術對于逆向設計又有什么應用呢？三維掃描儀可以應用在什么方面？又可以應用在什么領域呢？又在每個領域起到了什么作用？

逆向設計是從原型到三維設計的一種強有力的方法，是原型開發中一個非常有價值的工序。三維掃描儀應用在在新產品開發和產品改型設計、產品仿制、質量分析檢測等領域，它的作用是：

1、縮短產品的設計、開發周期，加快產品的更新?lián)Q代速度；

2、降低企業開發新產品的成本與風險；

3、加快產品的造型和系列化的設計；

4、適合單件、小批量的零件制造，特別是模具的制造

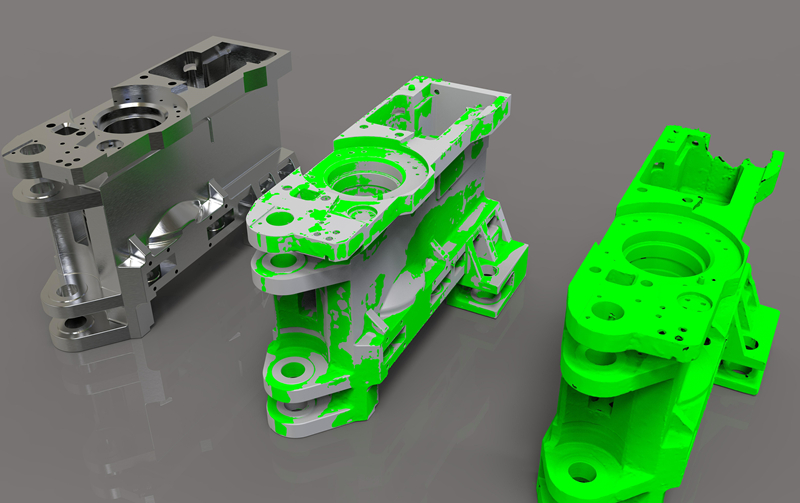

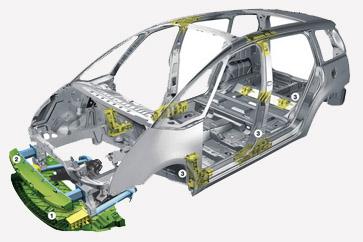

三維掃描技術在汽車逆向設計領域的應用

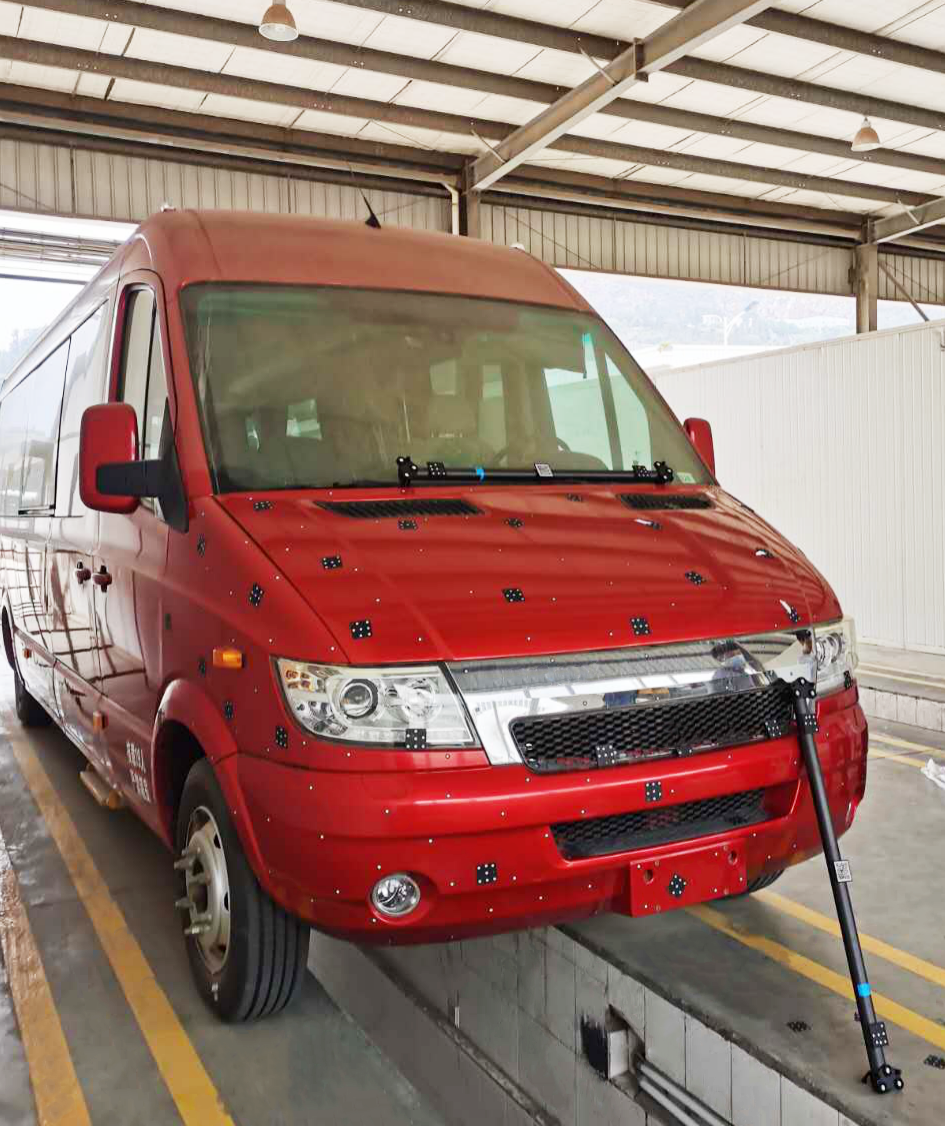

攝影測量的整體布局

首先粘貼較少的標志點，放置攝影測量的磁性編碼片標準桿，用PhotoShot 3D攝影測量系統進行整體精度控制。

掃描過程

導入攝影測量系統解算高精度目標點，使用AtlaScan掃描儀針對產品進行快速掃描。

掃描數據

逆向設計

數據采集完成后，可保存為.stl、.asc、.obj等格式，結合Geomagic DesignX逆向軟件對掃描數據進行處理，包括面片擬合、截面創建、曲線提取等諸多特征提取方式，生成CAD模型，即可進行創新設計、優化設計等工作，在現有的基礎上進一步開發出更合適的產品。

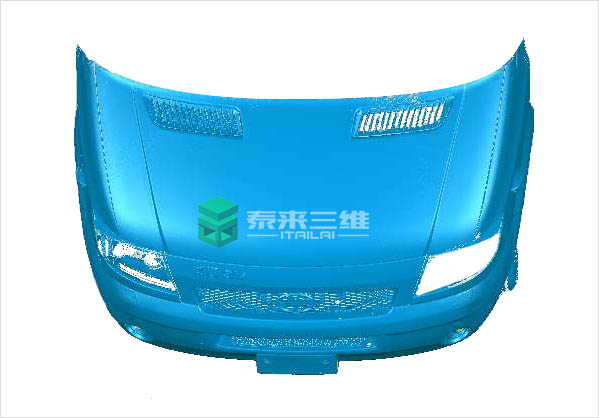

掃描模型（示意圖）

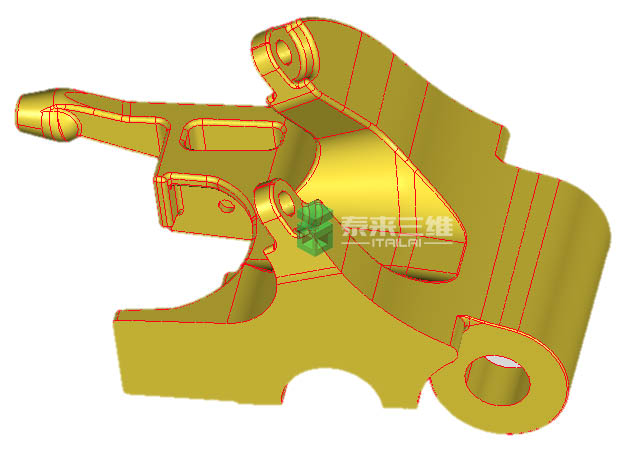

逆向模型（示意圖）

 三維掃描儀是集光、電和計算機于一體的高新技術。主要是用于對物體表面的特征及物體的結構進行采集，并在電腦中建立物體的數字模型，從而獲得物體的空間信息，進而應用于逆向工程等領域。

相比傳統的測繪手段，三維掃描獲取的是比較準確全面的原型數據，為逆向工程提供了更加便捷高效的技術，大程度降低了設計人員的處理難度，加快產品上市時間。在眾多車企及設計公司中，使用三維掃描儀來輔助車型開發的運用也越來越多。AltaScan在貼點密度、精度、掃描效果、效率、性價比以及便攜性上都具有顯著優勢，結合PhotoShot 3D攝影測量系統，在實際應用中，更適合于汽車等大型物體的掃描與逆向工程。
