車門音響擋板檢測

1、客戶需求

主要檢測車門音響擋板上13個安裝卡扣的位置偏差，以判斷后期是否能安裝到位。

2、檢測現狀及難點

○ 工件主要由紙板和塑料組成，表面覆布料，易變形——受材質影響，客戶現有三坐標不適合檢測此工件；

○ 工件表面整體呈黑色，因構造和材質原因，噴粉后難以清理——不能?chē)姺厶幚恚蛻?hù)現有紅光掃描儀無法檢測。

3、三維掃描解決方案

○ 使用AltairScan進行掃描，無需噴粉，非接觸式測量，高效、精準獲取表面三維掃描數據；

○ 將掃描數據和標準數模導入檢測軟件進行最佳擬合對齊；

○ 通過曲面比較點分析卡扣的位置偏差。

汽車鈑金件檢測

1、客戶需求

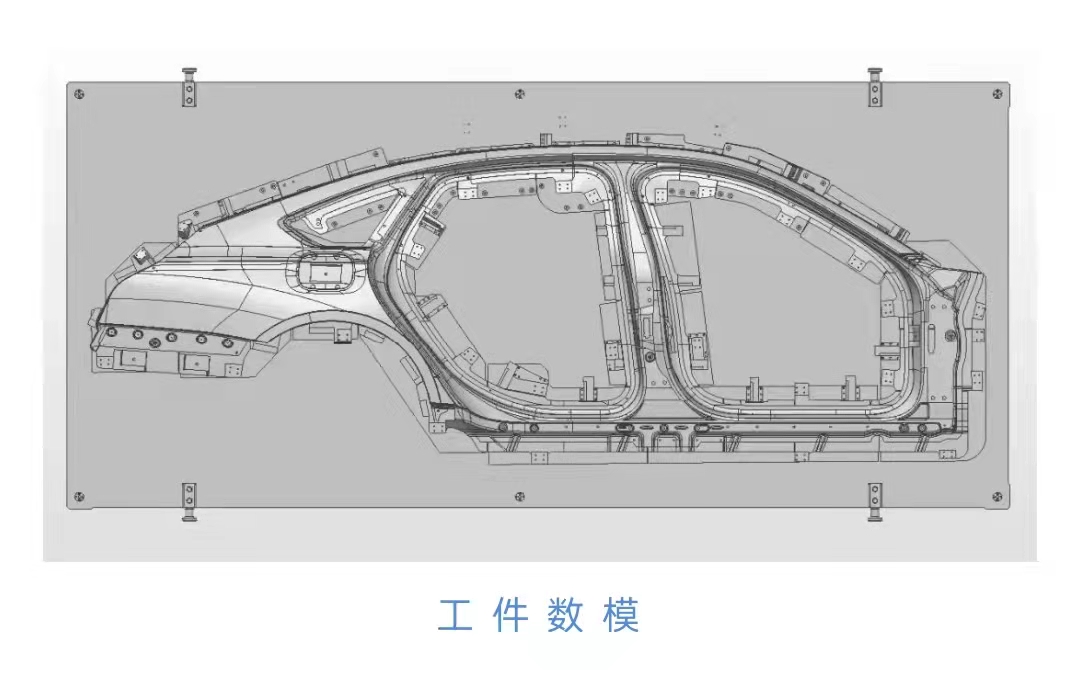

主要檢測汽車側圍鈑金件的孔位、邊線尺寸及整體曲面偏差。

2、檢測現狀及難點

客戶目前使用定制工裝夾具進行測量，孔位采用塞規逐個測量：

   ○ 耗時耗力，且無法出具詳盡的檢測報告；

   ○ 工件易變形，邊線寬度窄，尺寸測量不方便。

3、三維掃描解決方案

○ 使用AltairScan掃描后，將三維掃描數據和標準數模導入檢測軟件進行RPS對齊；

○ 使用軟件中的截面、比較點、曲面偏差圖進行檢測，快速出具全面可靠的檢測報告，數據直觀，保存方便。

“孔位閃測技術”

可瞬時獲取工件圓孔、U型孔及方型孔的位置和尺寸信息；

可導入CAD數據與掃描數據比對，進行孔位偏差分析，并生成偏差注釋報告；

同時支持孔位測量附近，輕松應對復雜環境下的孔位測量，大大提升測孔效率；

測孔直徑3mm~50mm，測孔數量無上限
