在科技發展的今天，一些實物實現數字化管理，實物全景、全景三維，三維掃描，為生產生活帶來高效和有效使用價值，三維掃描儀國際品牌FARO Focus 激光掃描儀擁有高精度、掃描速度快、現場補償、現場配準等多種高級功能，被廣泛應用在文物古建筑數字化 建筑工程 機械制造，基礎設施、公共安全和產品設計 取證等行業的室內外測量中。通過三維激光掃描技術實現現實世界數字化，獲取用于分析、協作和作出更好的決策信息，用以改進完善提升項目和產品的總體質量和保存性。三維掃描儀憑借信息采集快 數據保存更完善等優點實現文物在計算機匯總的真實再現。古建筑測繪儀器設備/法如三維掃描儀在考古發掘  古建保護  文物修繕，數字化存檔，數字化博物館中提供良好的古建筑測繪方案。

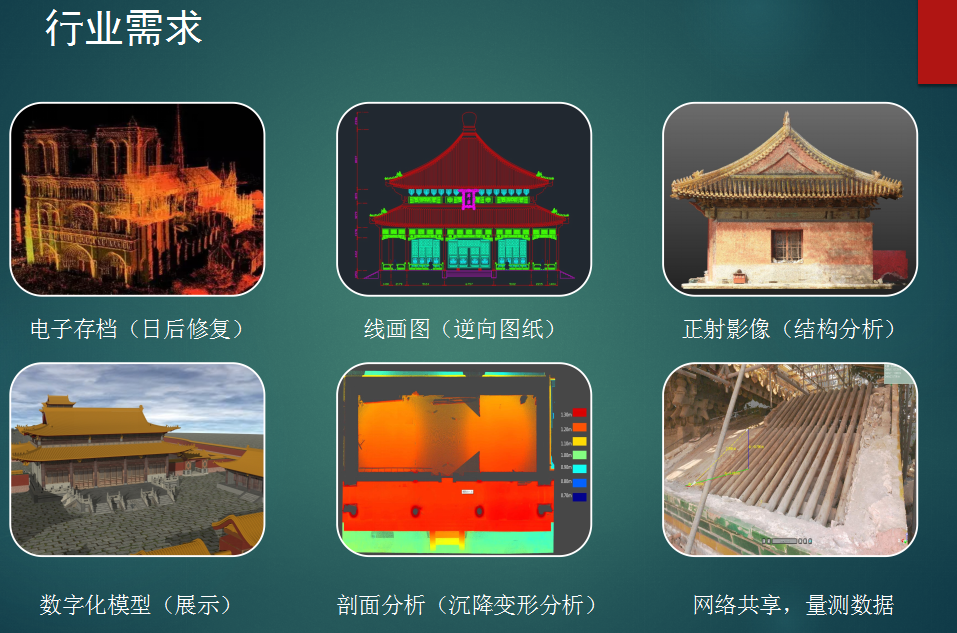

一、古建筑三維掃描儀行業需求

1、電子存檔（日后修復）

2、線畫圖（逆向圖紙）

3、正射影像（結構分析）

4、數字化模型（展示）

5、面分析（沉降變形分析）

 6、網絡共享，量測數據

二、古建筑三維掃描解決方案

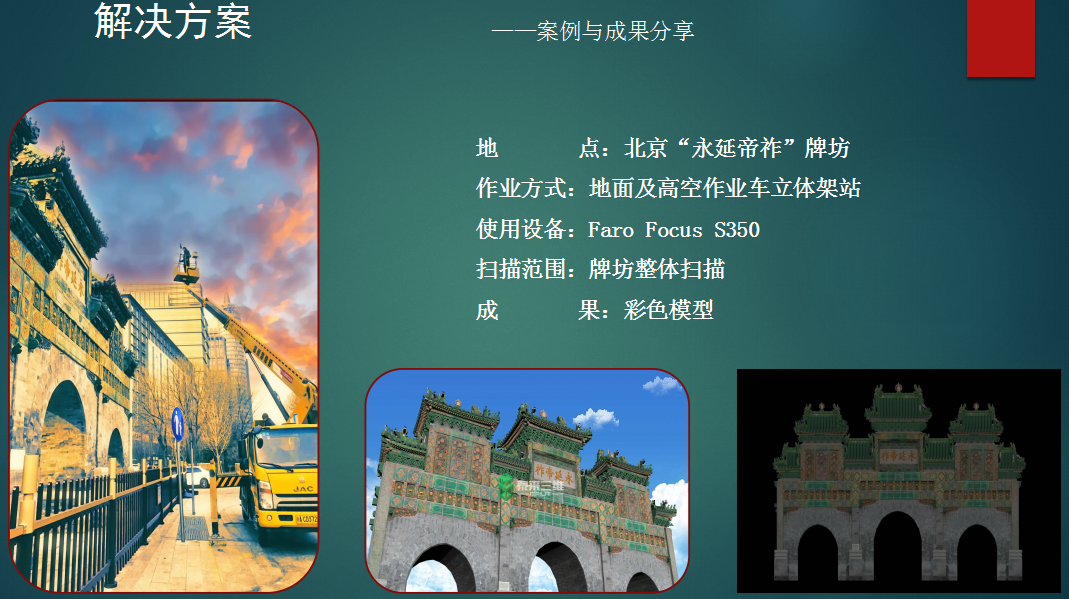

案例分析和分享

地       點：北京“永延帝祚”牌坊

作業方式：地面及高空作業車立體架站

使用設備：Faro Focus S350

掃描范圍：牌坊整體掃描

成       果：彩色模型

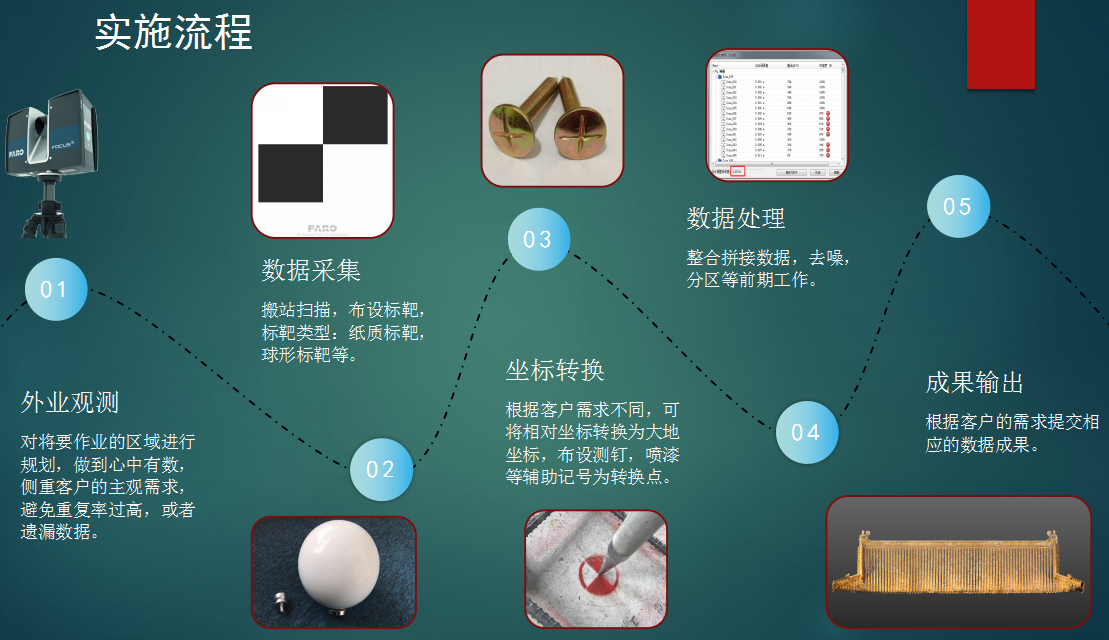

三、古建筑三維掃描實施流程

1、外業觀測

對將要作業的區域進行規劃，做到心中有數，側重客戶的主觀需求，避免重復率過高，或者遺漏數據。

2、數據采集

搬站掃描，布設標靶，標靶類型：紙質標靶，球形標靶等。

3、坐標轉換

根據客戶需求不同，可將相對坐標轉換為大地坐標，布設測釘，噴漆等輔助記號為轉換點。

4、數據處理

整合拼接數據，去噪，分區等前期工作。

5、輸出成果

根據客戶的需求提交相應的數據成果。

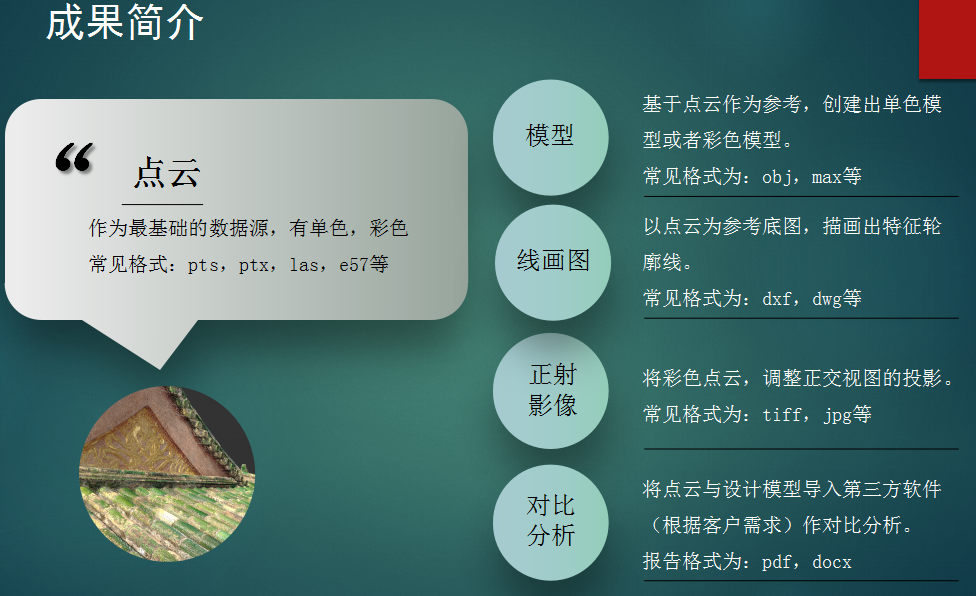

四、成果簡介 ：點云掃描

作為最基礎的數據源，有單色，彩色

常見格式：pts，ptx，las，e57等

五、三維掃描儀在古建筑掃描優勢及特點

1. 非接觸式測量,人身文物雙安全

  2.數據精度高（毫米），精確

  3.設備輕便，外業省時省力

  4.操作簡單，非專業人員亦可上手

六、古建筑測繪儀器設備 法如三維掃描儀 介紹

FocusS 激光掃描儀系列提供諸多高級功能。除了增強的距離，角度精度和量程外，F(xiàn)ocusS 掃描儀的現場補償功能可確保高質量的測量，而外部配件擴展區和 HDR 功能使掃描儀非常 靈活。適合短、中、長距離應用的激光掃描儀

緊湊、輕便、直觀的激光掃描儀系列

（1）短距離掃描儀：其最長掃描距離不超過3m，一般最佳掃描距離為 0.6～1.2m，通常這類掃描儀適合用于小型模具的量測，不僅掃描速度快且精度較高，精度可達0.1mm。

（2）中距離掃描儀：最長掃描距離小于120m的三維激光掃描儀屬于中距離三維激光掃描儀，其多用于大型模具或室內空間的測量。例如：Faro Focus S70。

（3）長距離掃描儀 : 掃描距離大于270m的三維激光掃描儀屬于長距離三維激光掃描儀，其主要應用于建筑物、礦山、大壩、大型土木工程等的測量。例如：FARO Focus Plus350。

七、古建筑FARO三維掃描儀測繪方案總結

     建筑是城市生命的延續，古建筑則是城市文明的延續，而我國是世界四大文明古國之一，有著約5000年悠久的歷史，有太多值得我們?nèi)フ湎У慕ㄖ刑嘀档梦覀內ァ皳尵取钡奈拿鳌?nbsp; 應加快建立歷史建筑的“病歷檔案”與巡檢云數據平臺，為歷史建筑的保護和勘察設計、病害治理等提供數據和技術支撐。

  利用當今科技手段，要及時通過精細化檢測和三維掃描技術，建立歷史建筑的數字檔案，包括全景和三維詳細數據等，為歷史建筑的保護修繕提供關鍵數據。法如中國區總代泰來三維專業提供三維產業鏈整體解決方案，擁有豐富的項目案例，未來泰來三維為古建筑測繪保護修繕存檔數字化博物館做好三維服務.
