作業流程

AA15機載激光雷達系統最大可發射每秒200萬點，75°視場角激光發射能量更集中，點云利用率高，極大提高點云成果密度，非常適合高精度的道路要素提取應用。150m重復測距精度5mm，最大程度保證測量精度。對比RTK，AA15能高精度還原道路構筑物特征。

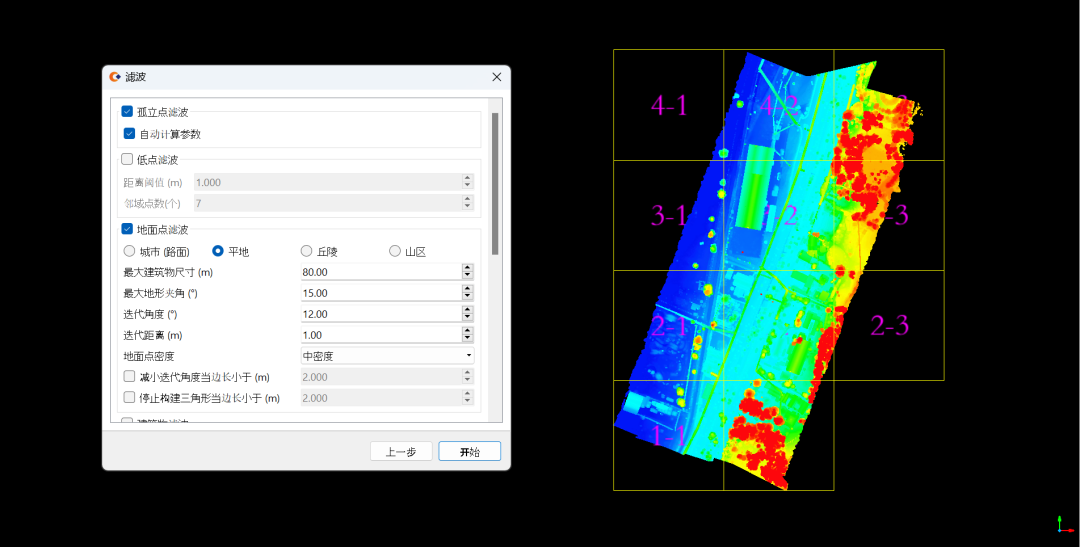

無需輸入復雜參數，使用華測三維數據智能解算軟件CoPre進行點云數據一鍵化處理，通過點云糾正和平差功能，提高解算后點云數據的精度。

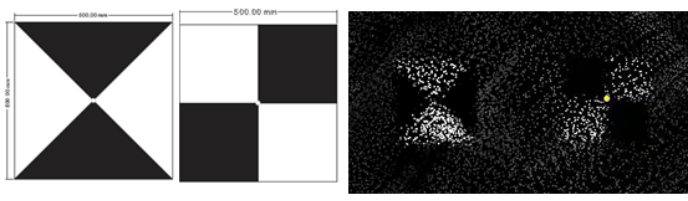

標靶掃描效果

機載點云數據掃描清晰可靠，可以進行精確擬合刺點，糾正原始點云數據，路面激光點云的絕對精度達到2cm，滿足公路改擴建的精度要求。點密度與車載點云相當，能準確反映道路及附屬構筑物真實情況，為數據提取及管理提供有效支撐。

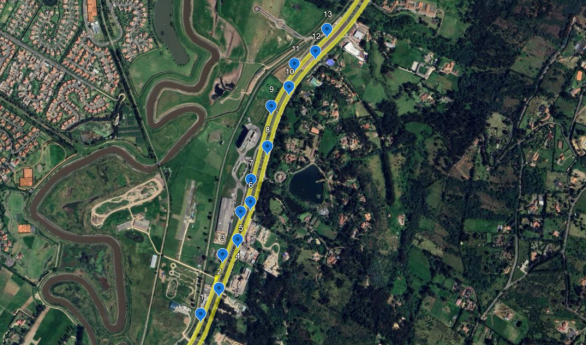

測區點云

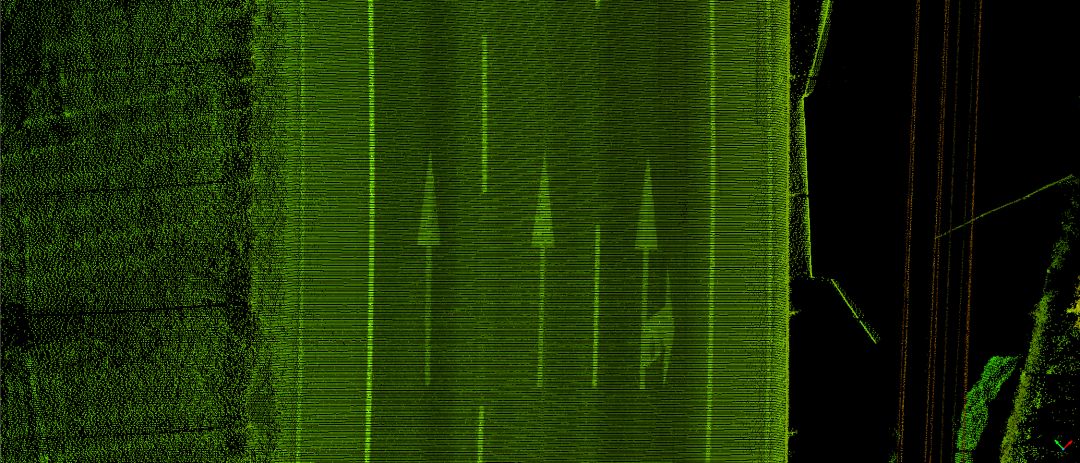

路面點云,道路標線清晰

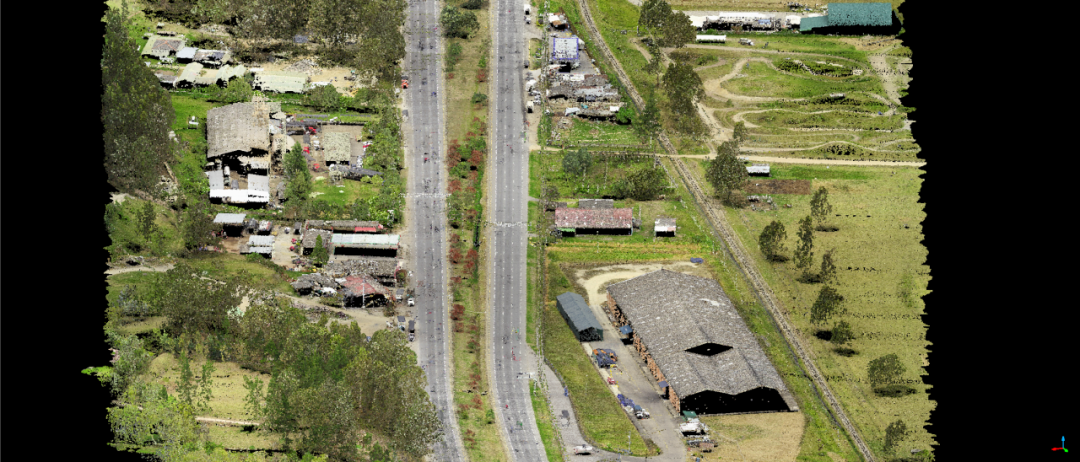

路邊環境點云，對比車載數據采集更全

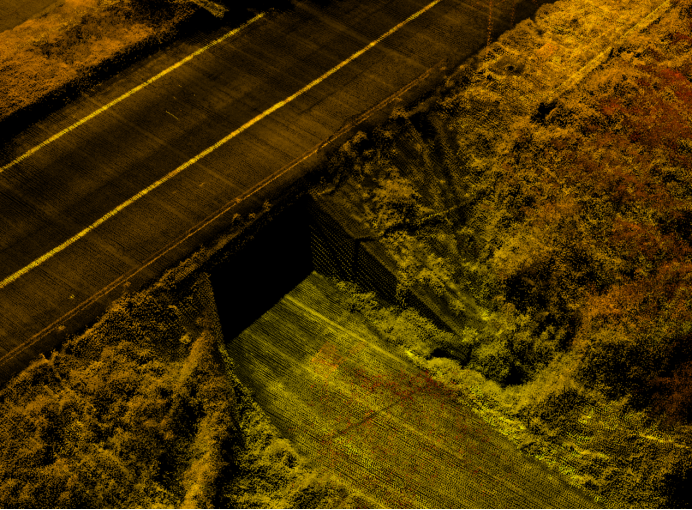

路側涵洞點云

路中間排水溝點云

路中間排水溝剖面

電線交跨段剖面

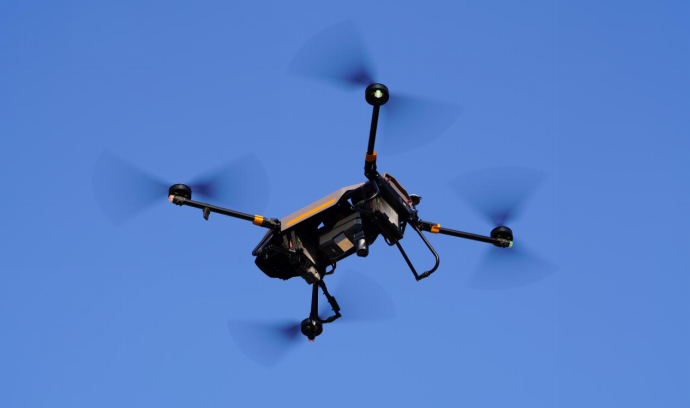

華測BB4搭載AA15機載激光雷達測量作業，作為一種先進的集成測量技術，能有效解決傳統RTK公路改擴建測量周期長、上道安全性問題。同時對比車載激光雷達測量可實現一次獲取完整的、滿足2cm精度需求的點云數據，一次“掃”到位。整個項目投入2人即可保質保量完成，外業飛行一個架次30min采集到包含車道、道路附屬構筑物、交跨電力線等完整數據，不用補測也無需上道。

伴隨華測自研的CoPre、CoProcess等高度自動化數據處理軟件，內業1人即可處理一鍵解算、點云糾正、自動濾波、道路標線邊線提取，道路橫縱斷面快速生成等復雜成果，整體數據處理水平和處理效率有極大提升。軟件成熟度高，已在多家交通行業用戶單位應用于實際項目生產，后續我們將持續創新突破，研發更多適用于各行業生產的新功能，解決行業難題和痛點，進一步為客戶降本增效。
