一、三維激光掃描技術與BIM
    作為數字信息時代的先進產物，BIM已經擺脫了Building的限制，成為了現代數字化施工及管理的代名詞，其在各種施工中的應用已經越來越普遍，上至高樓大廈，下至管道機柜，都可以應用到BIM技術。
    而作為新的高科技產品，三維激光掃描儀也已經成功在BIM建設、城市建筑測量、地形測繪、采礦業、變形監測、工廠、大型結構、管道設計、飛機船舶制造、公路鐵路建設、隧道工程、橋梁。

    通過三維激光掃描技術，可以快速準確地獲取空間的三維點云數據，繼而快速建立結構復雜、不規則場景的三維可視化模型，為后續BIM應用提供了全面、可靠的數據支持。

二、數據外業采集

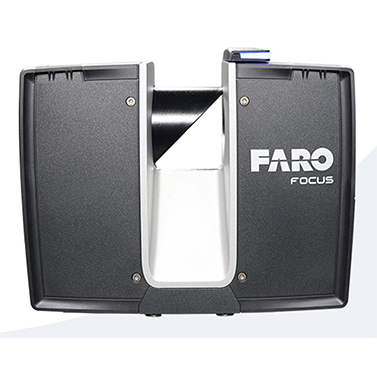

    由于BIM應用需要精確的地物尺寸信息，因此在外業中采用FARO FOCUS 系列地面式三維激光掃描儀，此款掃描儀可在多種環境中快速采集彩色的三維激光點云數據，數據精度高達1mm，點云密度大且色彩逼真。

三、數據內業處理
    將掃描數據導出至FARO SCENE軟件中，軟件根據云跡自動進行點云處理與拼接操作，拼接之后即可對數據進行多種方式的瀏覽。
    除了正常的數據拼接工作，在FARO SCENE軟件中還可以做一些簡單的額外操作，如興趣熱點的添加、尺寸的量測、自動化生成平面圖、裁剪框剪切數據等。

四、施工精度檢測
    將已有的BIM參數化模型導入檢測軟件中，與我們采用掃描儀測得的實際點云數據可進行對比分析檢測，進一步獲取建筑結構方面發生的變形情況，由色譜方式展示，紅色代表突出，藍色代表凹陷，綠色區域?yàn)楹细駞^(qū)域，針對單點和剖切面也可做相應的檢測分析，后期可自動生成檢測報告。
